Монтажная инструкция

Инструкция по монтажу:

Монтажная инструкция

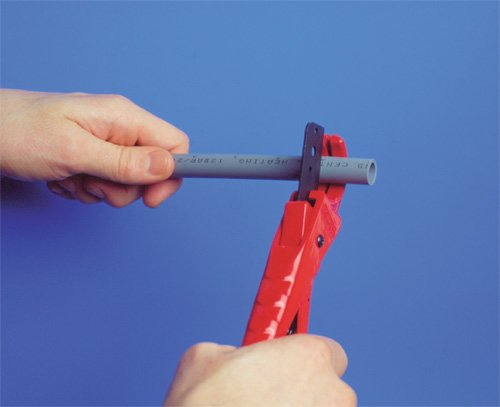

1. Отрезать трубу ножницами (HD74), не применяя пилу. Трубу отрезать на знаке "<", который определяет глубину входа трубы.

Монтажная инструкция

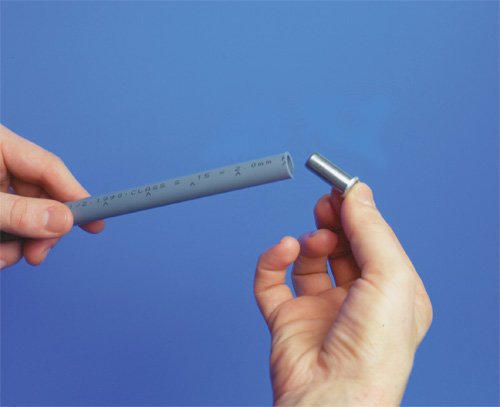

2. Вложить вспомогательную гильзу в окончание трубы (HX60/...).

Монтажная инструкция

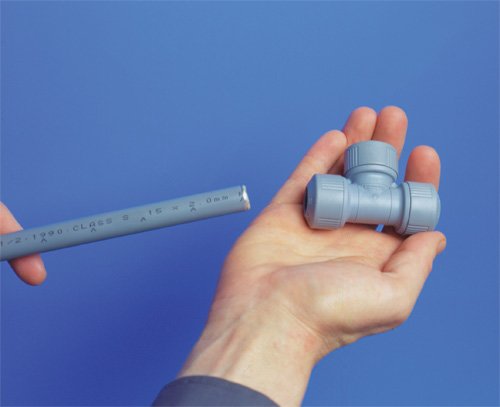

3. Определите глубину вхождения трубы в фитинг при помощи знаков ">" или путем прикладывания трубы к имеющейся на корпусе фитинга отметке места глубины.

Монтажная инструкция

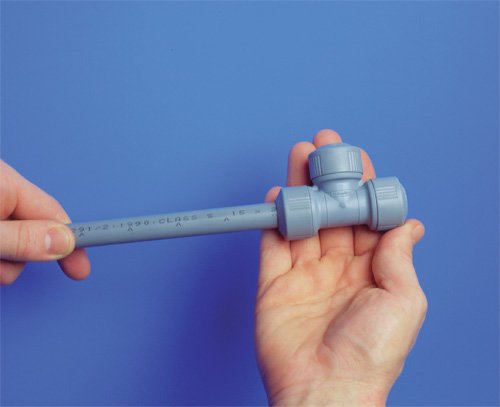

4. Вставьте трубу на полную глубину. Зафиксируйте трубу, попытавшись ее вытянуть.

Инструкция по демонтажу фитинга III поколения:

Монтажная инструкция

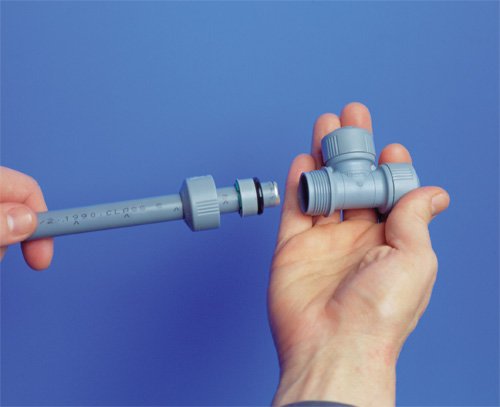

1. Открутить гайку и вынуть трубу из фитинга.

Монтажная инструкция

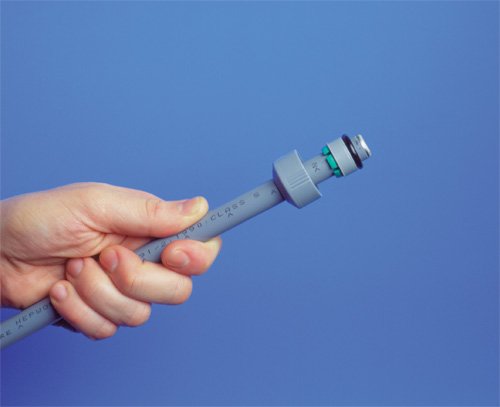

2. Отделить элементы на трубе и снять уплотнитель и втулку.

Монтажная инструкция

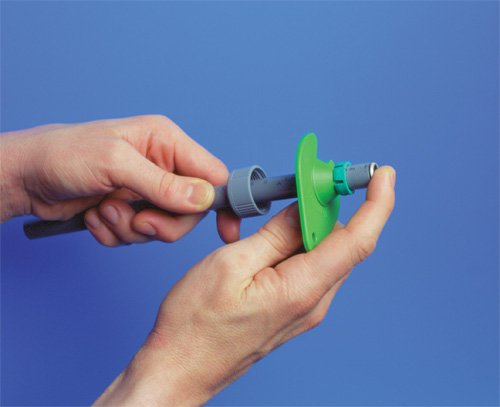

3. Специальным ключом снять удерживающее кольцо с трубы.

Монтажная инструкция

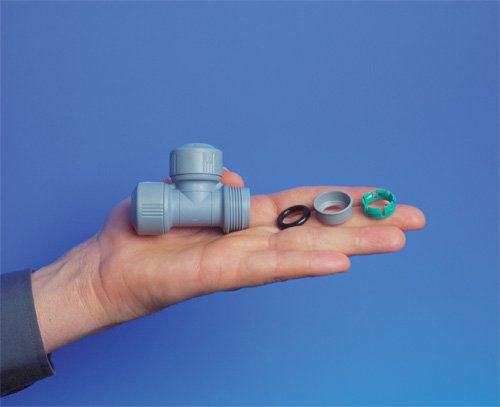

4. Поместить в фитинге по очереди: уплотнитель, втулку, удерживающее кольцо.

Демонтаж фитинга II поколения

Демонтаж фитинга II поколения (с белым кольцом) аналогичен демонтажу фитинга III поколения. В фитинге нет втулки. Удерживающее кольцо и уплотнитель можно вторично использовать, если они не повреждены.

Демонтаж фитинга І поколения

Во время демонтажа надо сплюснуть плоскогубцами стальное кольцо, снять его с трубы и заменить новым. Внутренние элементы следует поместить в корпус в такой очередности:

  • новое удерживающее кольцо (НХ45/...) - стальными зубчиками вниз;

  • прокладка (НХ55/...) - фрезой вниз;

  • уплотнитель (НХ50/...).
